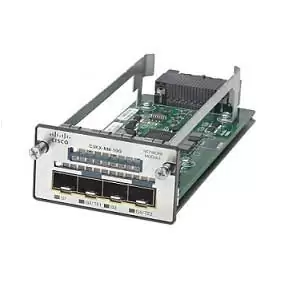

کارت ماژول سیسکو مدل C3KX-NM-10G

مشخصات و اطلاعات کارت ماژول سیسکو C3KX-NM-10G:

کارت ماژول سیسکو C3KX-NM-10G ساخته شده در کمپانی سیسکو می‌باشد که در بازار تجهیزات شبکه به فروش می رسد. کارت ماژول C3KX-NM-10G دارای چهار اسلات بوده که دو اسلات آن فقط از یک ماژول SFP 1G پشتیبانی می‌کنند و دو اسلات دیگر از 1 گیگابیت SFP یا 10 گیگابیت +SFP پشتیبانی می کنند.

نکته: که در اینجا لازم به ذکر است، ماژول فیبر نوری GLC-T بر روی اسلات‌‎های +SFP، کارت ماژول فیبرنوری سیسکو مدل C3KX-NM-10G پشتیبانی نمی شود.

این چهار اسلات به دو جفت گروه بندی می‌شوند که هر جفت شامل یک اسلات SFP و یک اسلات SFP+ می باشد. هر جفت آن از دو ماژول 1 گیگابیتی SFP یا یک ماژول 10گیگابیتی +SFP پشتیبانی می‌کند. یک ماژول 10 گیگابیتی +SFP، نمی‌تواند با یک ماژول 1 گیگابیتی SFP، به صورت همزمان عمل کند.

ترکیب‌های پشتیبانی شده از ماژول های SFP و +SFP:

• اسلات 1، 2، 3، و 4 با ماژول 1 گیگابیت SFP
• اسلات 1 و 2 با ماژول های 1 گیگابیتی SFP و اسلات 4 با یک ماژول 10 گیگابیتی +SFP
• اسلات 2 با یک ماژول 10 گیگابیتی +SFP و اسلات 3 و 4 با ماژول های 1 گیگابیتی SFP
• اسلات 2 و اسلات 4 هر کدام با ماژول 10 گیگابیتی SFP+

در ماژول‌ها، یک ماژول 10 گیگابیتی +SFP به یک ماژول 1 گیگابیتی SFP اولویت دارد، لازم به ذکر است برای غیر از مواقعی که ابتدا ماژول SFP در Slot 1 قرار گرفته باشد و دارای لینک باشد، این الویت بندی رعایت می‌شود. هنگامی که یک ماژول +SFP را در Slot 2 وارد می‌کنید، SFP در Slot 1، لینک را حفظ می‌کند. و ماژول +SFP در Slot 2 کار نمی‌کند.

زمانی‌که ماژول SFP در Slot 1 خاموش است، لینک خود را از دست می‌دهد یا حذف می‌شود  و در این هنگام ماژول +SFP در Slot 2 روشن می‌شود. ماژول SFP در Slot 1 تا زمانی که یک ماژول +SFP در Slot 2 فعال باشد، به طور همزمان عمل نمی‌کند، حال چه پیوند داشته باشد یا نداشته باشند.

همین ترتیب اولویت‌بندی به اسلات‌های 3 و 4 نیز مربوط می شود.

نصب ماژول های شبکه:

چند نکته در ارتباط با نصب ماژول:

1. اگر چه ماژول‌های شبکه قابل جابجایی هستند، البته توصیه می‌شود قبل از روشن کردن سوئیچ، ماژول شبکه را نصب کنید.
2. سوئیچ‌های سری 3750 و 3650 توانایی کارکردن بدون این کارت ماژول ها را در شبکه دارند، و نکته بسیار مهم قابل توجه در این ماژول این است که از اسلات‌های این کارت ماژول‌ها نمی‌توان به عنوان پورت UPLink استفاده کرد.
3. افزودن و یا حذف این کارت ماژول‌ها درون سوئیچ‌های سری 3750 و 3650 باعث ایجاد log در دستگاه می‌شود.

این کارت ماژول‌ها دارای قابلیت Hot-swappable می‌باشند بدین معنی که می‌توان در حین روشن بودن دستگاه کارت ماژول‌ها را با مدل‌های سازگار جابه جا و یا به جای آن ها از Blank Module استفاده نمود.

هنگام نصب کارت ماژول های شبکه، این اقدامات احتیاطی را دنبال کنید:

• EMC Plug را از اسلات نباید جدا کرد مگر اینکه کارت ماژول SFP یا SFP+ را نصب کنید. در هر زمان یک ماژول یا Dust Plug برای جلوگیری از گرد و غبار باید در شکاف باشد.
• برای جلوگیری از ورود گرد و غبار و آلودگی داخل ماژول، نباید محافظ روی ماژول‌ها (Dust Plug) را از سر ماژول‌های فیبر نوری و کلاهک های پلاستیکی را از سرکانکتور کابل فیبرنوری جدا کرد.
• حذف و نصب یک ماژول شبکه می‌‎تواند عمر مفید آن را کاهش دهد. ماژول شبکه را تا زمانی که لازم نباشد خارج نکنید.
• برای اینکه از آسیب‌های ناشی از الکتریسیته ساکن جلوگیری شود، هنگام اتصال کابل به سوئیچ و سایر دستگاه ها، از روش های محافظتی مانند دستکش و فرآیندی که در پایین ذکر شده استفاده کنید:

  نصب ماژول SFP و SFP+:

  شما باید یک ماژول شبکه نصب شده برای استفاده از ماژول های SFP و +SFP را داشته باشید.

  هشدار :

  • برای جلوگیری از ورود گرد و غبار و آلودگی به داخل آن محافظ روی ماژول ها ( Dust Plug) را از سر ماژول های فیبر نوری و کلاهک های پلاستیکی را از سرکانکتور کابل فیبرنوری جدا نکنید.
  • حذف و نصب یک ماژول شبکه می‌تواند عمر مفید آن را کاهش بدهد. ماژول شبکه را هم تا زمانی که لازم نباشد استفاده نکنید.
  • برای جلوگیری از آسیب‌های ناشی از الکتریسیته ساکن ، هنگام اتصال کابل به سوئیچ و سایر دستگاه ها، از روش‌های معمول و دستورالعمل های رسیدگی به مولفه ها استفاده کنید.
  • برای جلوگیری از آسیب رساندن به کارت ماژول شبکه، آن را قبل از نصب ماژول های SFP یا SFP+ نصب کنید.

  • سوئیچ‌هایی را که از کارت ماژول C3KX-NM-10G پشتیبانی می‌کنند به شرح زیر می‌باشد:

    • WS-C3560X-24T-L
    • WS-C3560X-48T
    • WS-C3560X-24P
    • WS-C3560X-48P
    • WS-C3560X-48PF
    • WS-C3750X-24T
    • WS-C3750X-48T
    • WS-C3750X-24P
    • WS-C3750X-48P
    • WS-C3750X-48PF-S
    • WS-C3750X-12S
    • WS-C3750X-24S

    شما می توانید برای اطلاع از قیمت سوئیچ سیسکو c3560x -24P-Sوسوئیچ سیسکو WS-C3750X-12S-S به لینک مربوطه مراجعه فرمایید و درصورت نیاز خریداری نمایید.
