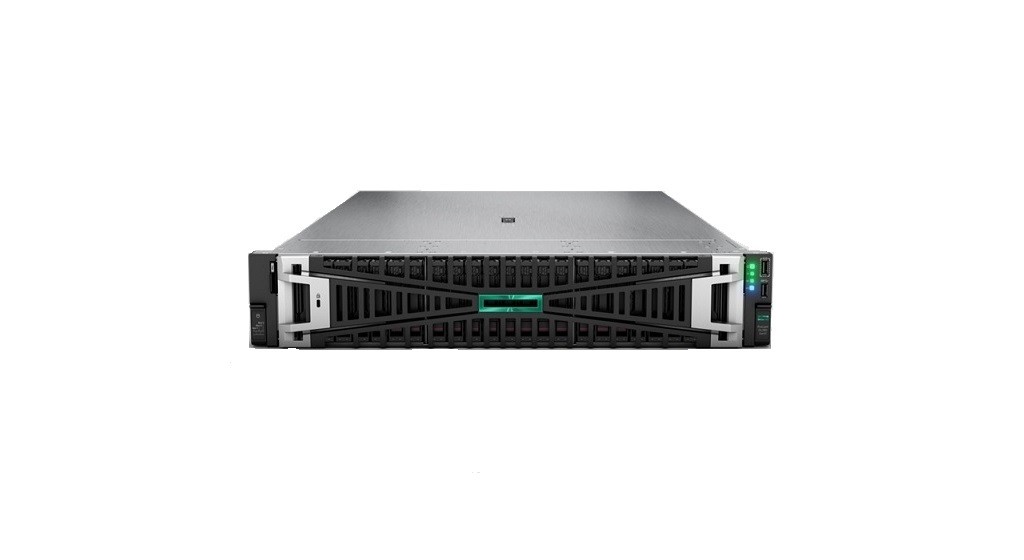

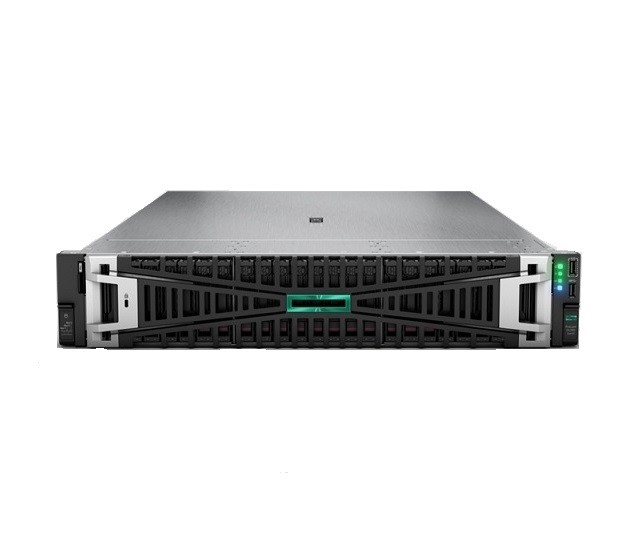

HPE ProLiant DL380 Gen11

بررسی سرور اچ پی ای HPE Proliant DL380 G11

اخیراً شرکت HPE از محصول جدید خود یعنی سرورهای HPE Proliant DL380 G11 رونمایی کرد. در مقایسه با دو نسل قبل این سرور ها هر پردازنده دارای 60 هسته می‌باشد در صورتی که نسل‌های قبل حداکثر تا 40 هسته را پشتیبانی می‌کردند.

این سری سرور‌های شرکت HPE دارای چیپ‌های iLO 6 می‌باشد که در مقایسه با نسل‌های قبل که دارای iLO 5 هستند باعت می‌شود این سرور امنیت بالاتری داشته باشد. نکته دیگر این است که بر روی سرورهای نسل 11 از PCIe نسل پنجم استفاده می‌شود که دارای سرعت انتقال بیشتری نسبت به PCIe نسل چهارم می‌باشد. از  ویژگی‌های این سرورHP قدرتمند می‌توان به پهنای باند و حافظه افزایش‌یافته و ورودی/خروجی PCIe Gen5 با سرعت بالا دو سوکتی عالی اشاره کرد.

سرور HPE Proliant DL380 G11 جدیدترین سری از سرور DL380 است که با پردازنده‌های نسل چهارم اینتل Intel Xeon Scalable به بازار عرضه می‌شود.

این سرور با توجه به توسعه زیاد و انعطاف پذیری بالایی که در سطح جهانی دارد دارای ضمانت نامه جامع می‌باشد. در سرور HPE ProLiant DL380 G11 می‌توانید از دو پردازنده با حداکثر 60 هسته استفاده کنید.

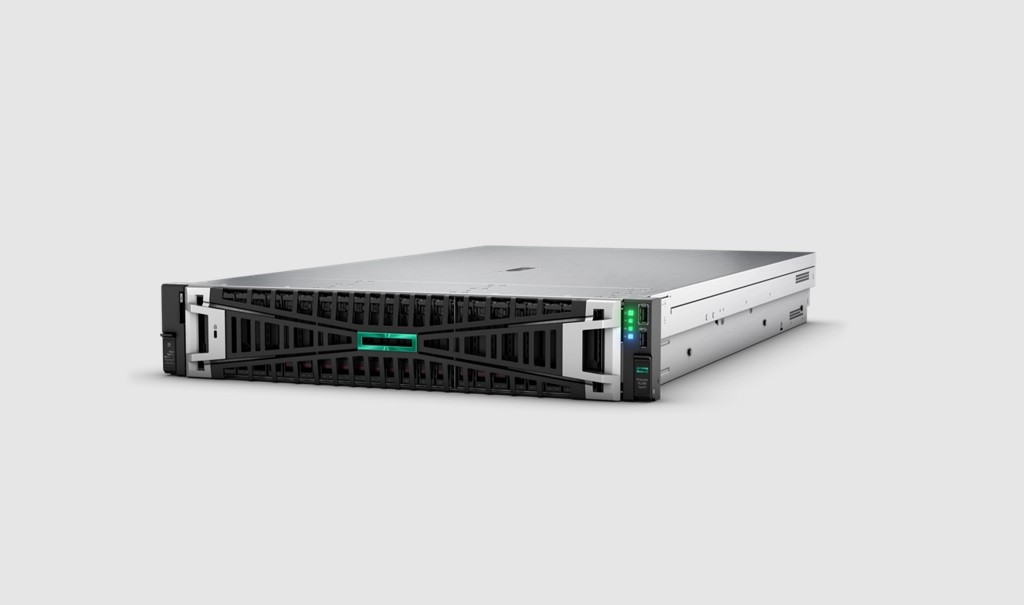

نمای روبه رو سرور

1. درگاه نمایش جلو (اختیاری)
2. box1 (نصب اختیاری)
3. box2 (Blank)
4. پنل دسترسی به حذف سریع
5. دکمه UID/LED
6. وضعیت NIC
7. Health LED
8. دکمه روشن/آماده به کار و LED
9. پورت خدمات iLO
10. پورت USB 3.0
11. Box 3 (با درایو‌های 8SFF پرشده)
12. پورت USB 2.0 (اختیاری)
13. برچسب پشتیبانی Drive
14. برچسب شماره سریال

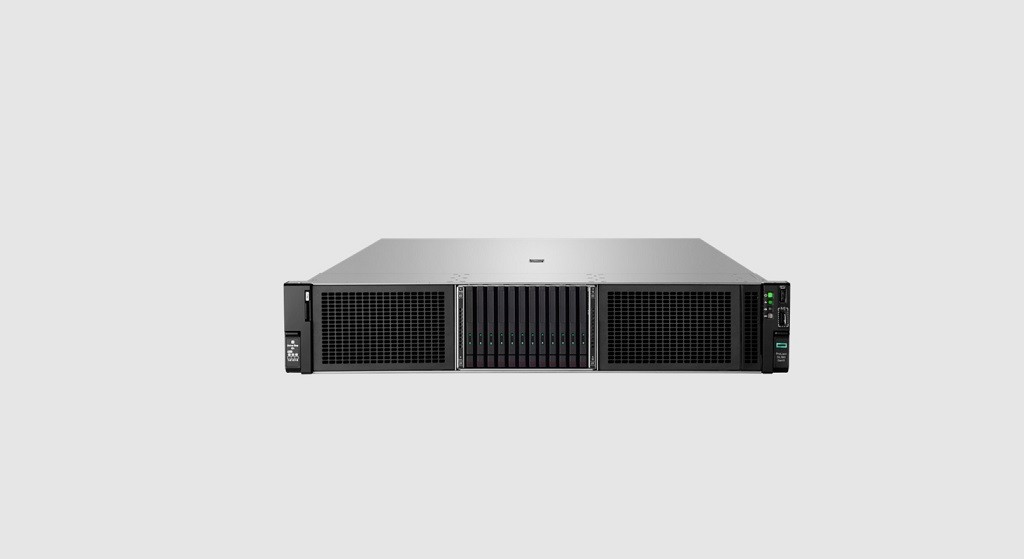

نمای جلوی سرور HPE ProLiant DL380 G11 در شاسی 12LFF

1. پنل دسترسی به حذف سری
2. دکمه UID / LED.
3. 12x LFF media
4. Health LED 9.
5. دکمه روشن / آماده به کار و LED 10.
6. پورت خدمات iLO
7. پورت USB 3.0
8. 12x LFF Media
9. برچسب پشتیبانی درایو
10. برچسب شماره سریال

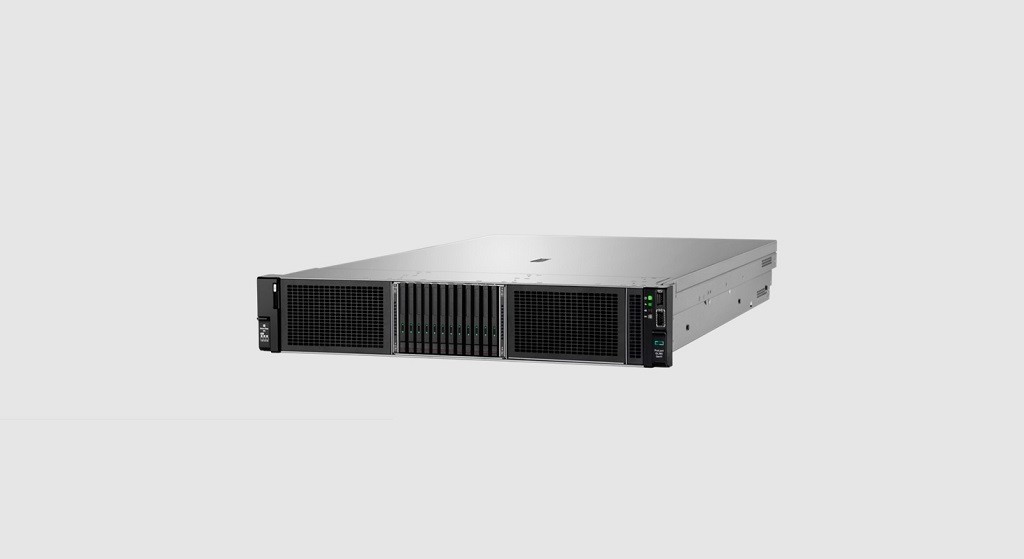

نمای جلو 12EDSFF

1. درایو نوری 12EDSFF
2. حذف سریع پانل دسترسی
3. دکمه UID / LED
4. وضعیت NIC
5. Health LED
6. دکمه روشن / آماده به کار و LED
7. پورت خدمات iLO
8. پورت USB 3.0
9. 12x EDSFFMedia
10. برچسب پشتیبانی درایو
11. شماره سریال

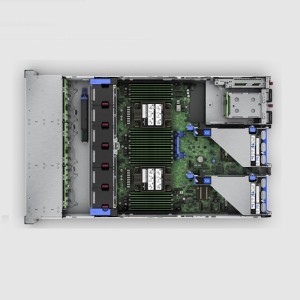

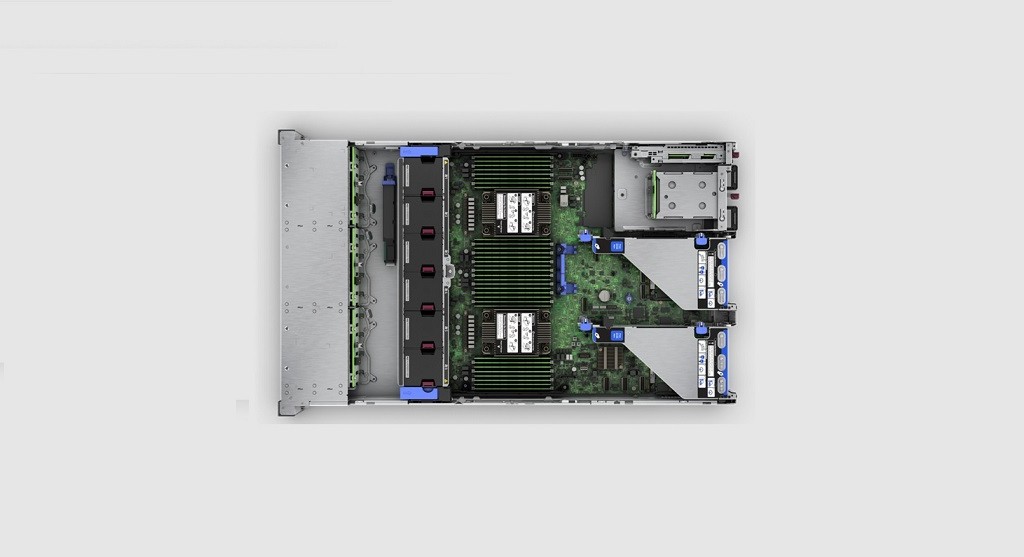

نمای داخلی سرور HP DL380 Gen11 در حالت 8SFF

1. فن‌های‌ هات پلاگ 1
2. پردازنده‌ها و هیت سینک نشان داده شده است
3. دستگاه بوت اختیاری NS204i-u
4. منبع تغذیه Hot Plug redundant HPE Flexible Slot
5. Riser ثانویه (اختیاری) (نیاز به پردازنده دوم دارد)
6. رایزر اولیه
7. اسلات DDR5 DIMM نشان داده شده که به طور کامل 32 اسلات2 پر شده است.
8. درایو Backplanes
9. قفسه های درایوها

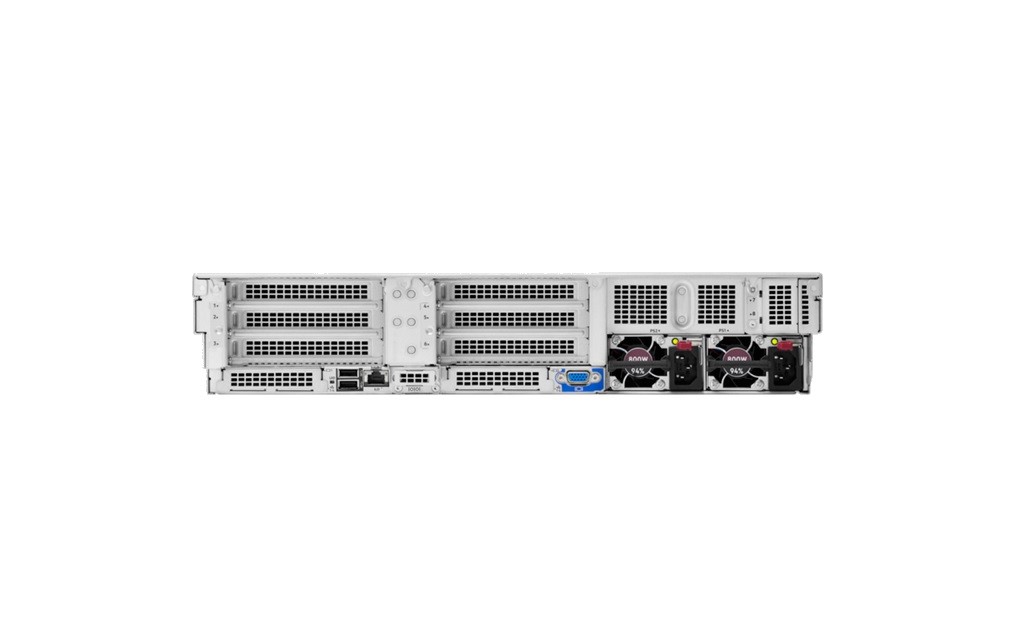

نمای عقب – استاندارد برای تمام سرورهای DL380 Gen11

1. رایزر اولیه اسلات‌های PCIe 5.0 (اسلات‌های 1-3)
2. اسلات‌های OCP 3.0، پوشیده نشان داده شده است.
3. رایزر ثانویه. اسلات‌های PCIe 5.0 (اسلات‌های 4-6)
4. رایزرسوم (شیارهای 7-8) با کیج درایو2SFF اختیاری نصب شده نشان داده شده است.
5. دستگاه بوت اختیاری NS204i-u
6. منبع تغذیه 1 و 2
7. رابط VGA
8. پورت سریال اختیاری
9. پورت اختصاصی مدیریت iLO
10. اتصالات USB 3.0(2)
11. LED نشانگر UID

شاسی های مناسب سرور DL 380 GEN11

• 8SFF (SAS/SATA/NVMe) with optional SFF Universal Media Bay (P50728-B21), and/or up to 6SFF rear drive bay options
• 24SFF bay (SAS/SATA/NVMe) with up to 6SFF rear drive bay options to a total 30 SFF drives
• 8LFF supporting 2SFF front, and up to 4LFF rear or 2SFF rear drive bay options
• 12LFF with optional 4LFF rear for a total 16LFF drives

شاسی 8SFF را می‌توان به 24SFF ارتقا داد.

Universal Media Bay فقط به عنوان یک گزینه برای شاسی 8SFF دسترس است و فقط می‌تواند در Box 1 قرار گیرد.

شاسی 8SFF  به طور پیش فرض در Bay3 دارای یک درایو 8SFF U.3 است.

شاسی های 2LFF اولیه و 2LFF ثانویه عقب به ترتیب تمام اسلات های PCIe را برای رایزر اولیه و ثانویه مصرف می‌کنند.

شاسی 8 LFF را نمی‌توان به 12 LFF جلو ارتقا داد.

کیج عقب 2LFF اولیه و ثانویه فقط در شاسی LFF پشتیبانی می‌شود.

فن های سیستم

کیت فن با کارایی بالا برای تمام پردازنده‌های بیش از 205 وات TDP مورد استفاده قرار می‌گیرد.

مدل‌های سرور CTO 8SFF با 4 فن استاندارد عرضه می‌شوند.

مدل های سرورCTO 12LFF و 8LFF با 4 فن استاندارد عرضه می‌شوند.

مدل سرور 24SFF CTO با 6 فن با کارایی بالا عرضه می‌شود.

پردازنده ها

این سرور می‌تواند دو پردازنده 60 هسته ای اینتل را پشتیبانی کند.در پردازنده‌ها رقم دوم نشان دهنده نسل آن پردازنده می‌باشد. در صورتی که از پردازنده‌ای با توان حرارتی بین 150 تا 350 وات استفاده کنید؛ حتما نیاز است که فن و هیت سینک High Performance خریداری کنید.

پردازنده‌های قابل پشتیبانی در سرور DL380 G11

• Intel Xeon Platinum 8490H Processor
• Intel Xeon Platinum 8480+ Processor
• Intel Xeon Platinum 8470 Processor
• Intel Xeon Platinum 8470N Processor
• Intel Xeon Platinum 8470Q Processor
• Intel Xeon Platinum 8468 Processor
• Intel Xeon Platinum 8468H Processor
• Intel Xeon Platinum 8468V Processor
• Intel Xeon Platinum 8460H Processor
• Intel Xeon Platinum 8460Y+ Processor
• Intel Xeon Platinum 8458P Processor
• Intel Xeon Platinum 8452Y Processor
• Intel Xeon Platinum 8450H Processor
• Intel Xeon Platinum 8444H Processor
• Intel Xeon Gold 6454S Processor
• Intel Xeon Gold 6430 Processor
• Intel Xeon Gold 6414U Processor

چیپست ها

چیپست مجموعه‌ای از تراشه است که نقش رابط بین CPU اینتل و زیر سیستم را فراهم می‌کند. چیپست به وسایل الکترونیکی اجازه می‌دهد تا با رم، پردازنده و دستگاه‌های ورودی / خروجی تعامل داشته باشند. چیپست هسته اصلی مادربرد است. CPU مادربرد، حافظه، دستگاه اصلی ورودی/خروجی و پشتیبانی از کارت توسعه همگی به چیپست بستگی دارند.

چیپستی که سرور اچ پی DL380 G11 پشتیبانی می‌کند؛ مدل Intel C741 است که TDP آن برابر با 11 وات است.

حافظه

نوع حافظه در این سرورها HPE DDR5 Smart Memory, Registered می‌باشد.

این سرور دارای 32 اسلات رم DIMM بوده که هر CPU با 16 عدد اسلات آن در ارتباط است .باید در نظر داشت که این مدل و نسل از سرور،هرپردازنده قابلیت ارتباط 8 کاناله با حافظه ها دارد.هردو اسلات حافظه فعال 1 کانال ارتباطی با پردازنده محسوب می‌شود.

حداکثر ظرفیت حافظه قابل پشتیبانی در این سرورتا 8.0 TB می‌باشد. (32x 256GB RDIMM @ 4800 MT/s)

رایزر

رایزر های اولیه

درعرض باکس سرور تعدادی خطوط الکتریکی فیزیکی وجود دارد که به کانکتورمی‌رود.

2 نوع رایزر در اسلات اصلی پشتیبانی می‌شود.

کارت‌های x16 نصب شده روی اسلات‌های x8 می‌توانند عملکردی کمتر از حد مطلوب را ارائه دهد.

رایزر ثانویه

در این اسلات همانند اسلات اولیه 2 نوع رایزر پشتیبانی میشود. ولی دراسلات سوم از یک رایزر پشتیبانی می‌شود.

حداکثر حافظه داخلی

• Hot Plug SFF SAS HDD 91.2 TB 2
• Hot Plug SFF SAS SSD 583.3 TB
• Hot Plug SFF SATA HDD 76 TB
• Hot Plug SFF SATA SSD 291.84 TB
• Hot Plug LFF SAS HDD 324 TB
• Hot Plug LFF SATA HDD 324 TB
• Hot Plug SFF NVMe PCIe SSD 374.4 TB

دستگاه های ذخیره ساز داخلی

ذخیره ساز نوری DVD-ROM , DVD-RW

منبع تغذیه

منبع تغذیه طراحی الکتریکی و فیزیکی مشترکی دارند که امکان نصب بدون ابزار را با دوشاخه HoT-Plugدر سرورهای HPE ProLiant Gen11 فراهم می‌کند. منابع تغذیه Flex Slot برای عملکرد با راندمان بالا طراحی شده اند و چندین گزینه خروجی برق را ارائه می‌دهند که به کاربران این امکان را می‌دهد تا یک منبع تغذیه با اندازه مناسب برای تنظیمات سرور خاص را انتخاب کنند.

• HPE 1600W Flex Slot Platinum Hot Plug Low Halogen Power Supply Kit دارای بازدهی 94%
• HPE 1600W Flex Slot Platinum Hot Plug Low Halogen Power Supply Kit دارای بازدهی 96%
• HPE 1000W Flex Slot Titanium Hot Plug Low Halogen Power Supply Kit دارای بازدهی 96%
• HPE 800W Flex Slot Platinum Hot Plug Low Halogen Power Supply Kit دارای بازدهی 94%

کنترلرهای ذخیره ساز

همه مدل ها دارای یک کنترلر ذخیره سازی تعبیه شده با نرم افزار SATA RAID تا 14 جایگاه هستند.

Intel VROC برای HPE ProLiant Gen11 یک راه حل RAID نرم افزاری ترکیبی و سازمانی است که به طور خاص برای حافظه های SSD طراحی شده است.

Intel VROC یک راه حل مبتنی بر نرم افزار است که از CPU اینتل برای درایوهای متصل مستقیم RAID یا HBA استفاده می‌کند.

از سیستم عامل ویندوز و لینوکس پشتیبانی می‌کند.

اینتل VROC SATA برای HPE ProLiant Gen11 تنها در حالت UEFI کار می‌کند.
