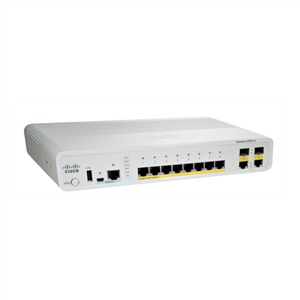

سوئیچ شبکه سیسکو 8 پورت WS-C3560-8PC-S

مشخصات و اطلاعات سوئیچ سیسکو WS-C3560-8PC-S:

سوئیچ سیسکو WS-C3560-8PC-S از جمله سوئیچ های سری 3560 در سطح حرفه ای با پیکربندی ثابت می باشد و همچنین دارای دو استاندارد IEEE 802.3af و PoE با پیکربندی Fast Ethernet و گیگابیت اترنت است که در بازار تجهیزات شبکه به فروش می رسد. سوئیچ سیسکو سری 3560 یک سوئیچ لایه دسترسی است و برای شبکه LAN شرکت های کوچک و شعبات اداره ها ایده آل است این سوئیچ شبکه از طریق سرعت 10/100/1000 و قابلیت PoE باعث افزایش بهره وری و حفظ سرمایه می شود، در حالی که امکان استقرار اپلیکیشن های جدید مانند تلفن IP، دسترسی وایرلس، نظارت تصویری، سیستم های مدیریت ساختار و کیوسک های ویدئویی از راه دور را فراهم می کند.

ویژگی های سوئیچ سیسکو WS-C3560-8PC-S :

• این سوئیچ WS-C3560-8PC-S  دارای 8 پورت 10/100 و 1 پورت دو منظوره (combo) برای ارائه آپلینک (SFP or RJ-45)
• دارای ابعاد کوچک و بدون فن
• دارای سرویس های هوشمند سطح حرفه ای که به لبه (edge) شبکه تحویل داده می شوند.
• دارای استاندارد IEEE 802.3af و استاندارد Power over Ethernet سیسکو
• مجموعه ویژگی های سیستم عامل (IP Base (IP Base software feature set (IPB

برخی از ویژگی های کلی سوئیچ های سری 3560 سیسکو:

ـ POE:

سوئیچ سیسکو WS-C3560-8PC-S می تواند، مجموع هزینه های کلی راه اندازی (TCO) را برای آی پی فون های سیسکو، اکسس پوینت Wireless LAN (WLAN) Cisco Aironet یا هر دستگاه سازگار با استاندارد IEEE 802.3af کاهش دهد.

در صورتی که سوئیچ WS-C3560-8PC-S با سیستم Power System Redundant Cisco RPS 2300 به یک منبع برق اضطراری (UPS) متصل شود به راحتی می توان دستگاه و تجهیزات POE متصل شده به آن را در برابر خرابی های منبع تغذیه داخلی و یا قطع برق شهر محافظت نمود .

هزینه زیر ساخت برای تجهیزاتی مانند IP Phone و Wireless LAN (WLAN) Cisco Aironet و دستگاه های دیگر که POE Support هستند را، از طریق تامین برق بر روی بستر اترنت تامین می نماید و این امر هزینه های عملیاتی در زمینه کابل کشی برق را  کاهش می دهد.

این سوییچ 8 پورت POE می تواند بر روی همه 8 پورت خود به طور همزمان تا حداکثر 15.4 وات در هر پورت را ارائه دهد.

ـ تکنولوژی انرژی هوشمند سیسکو (Cisco EnergyWise Technology):

Cisco EnergyWise یک معماری نوآورانه در سوئیچ‌های سری Cisco Catalyst 3560 است و باعث ترویج پایداری در سراسر جهان از طریق کاهش مصرف انرژی در کل زیرساخت های شرکت ها و کاهش بیش از 50 درصد از گازهای گلخانه ای جهانی توسط اصلاح زیرساخت های جهانی شده که اگر این تاثیر را در صنعت IT به صورت کلی مورد بررسی قرار دهیم سبب کاهش 2 درصدی مصرف انرژی در صنعت فناوری اطلاعات می شود.

Cisco EnergyWise چه می کند؟

سیسکو EnergyWise شرکت ها را قادر می سازد تا میزان مصرف برق زیرساخت های شبکه و دستگاه های متصل به شبکه را اندازه گیری کنند و مصرف انرژی را با سیاست های خاص مدیریت کنند،درواقع یک رویکرد هوشمندانه مبتنی بر شبکه را برای ارتباط دادن پیام هایی که انرژی دستگاه ها و نقطه های انتهایی را اندازه گیری و کنترل می کند، در بر می گیرد. این شبکه دستگاه های قابل کنترل Cisco EnergyWise را کشف می کند، مصرف برق آنها را کنترل می کند و بر اساس قوانین تجاری برای کاهش مصرف برق اقدام می کند.

EnergyWise با استفاده از یک سیستم نامگذاری دامنه منحصر به فرد برای پرس و جو و جمع آوری اطلاعات از مجموعه های وسیعی از دستگاه ها، آن ها را ساده تر از قابلیت های مدیریت شبکه سنتی می کند. رابط های مدیریت Cisco EnergyWise اجازه می دهد که امکانات و برنامه های مدیریت شبکه برای ارتباط با نقاط انتهایی شبکه و یکدیگر با استفاده از شبکه به صورت یکپارچه استفاده کند. رابط مدیریتی از استاندارد SNMP یا SSL برای ادغام سیستم های مدیریت سیسکو و دیگر سیستم ها استفاده می کند.

سیسکو EnergyWise شبکه را به عنوان یک پلتفرم، برای کنترل سطح قدرت برای جمع آوری، مدیریت و کاهش مصرف برق در تمام دستگاه ها گسترش می دهد و به این ترتیب به افزایش عرضه در تمام شرکت ها و کاهش هزینه های انرژی کمک می کند.

ـ هوشمندی در شبکه (Intelligence in the Network):

شبکه های امروز در حال تحول هستند تا چهار پیشرفت جدید در لبه شبکه (network edge) را برطرف کنند:

• افزایش قدرت محاسبات دسکتاپ
• معرفی پهنای باند برنامه های کاربردی
• گسترش داده های بسیار حساس در شبکه
• وجود انواع دستگاه های مختلف، مانند تلفن های IP، اکسس پوینت های WLAN و دوربین های فیلمبرداری IP

این تقاضاهای جدید برای منابع با بسیاری از برنامه های مهم در حال رقابت هستند. در نتیجه، متخصصان فناوری اطلاعات باید حاشیه شبکه را برای مدیریت مؤثر در تحویل اطلاعات و برنامه ها بسیار مهم بدانند.

از آنجا که شرکت ها به طور معمول به شبکه ها به عنوان زیرساخت های استراتژیک تجارت اعتماد می کنند، کمک به اطمینان از دسترسی بالا، امنیت، مقیاس پذیری و کنترل آنها همواره مهم است. با افزودن توابع هوشمند سیسکو برای دسترسی به شبکه LAN، اکنون مشتریان می توانند خدمات هوشمند شبکه ای را مستقر کنند که به طور مداوم این نیازها را از دسکتاپ به هسته و از طریق WAN برطرف می کنند.

با سوئیچ های اترنت هوشمند Cisco Catalyst مانند سوئیچ سیسکو WS-C3560-8PC-S، سیستم های سیسکو به شرکت ها کمک می کند تا مزایای کامل اضافه کردن خدمات هوشمند به شبکه های خود را درک کنند. استقرار قابلیت هایی که زیرساخت شبکه را برای تأمین نیازهای مهم و مرتبط با زمان، مقیاس پذیر برای رشد، تأمین امنیت کافی برای محافظت از اطلاعات محرمانه، امکان تمایز و کنترل جریان ترافیک که برای بهینه سازی عملیات شبکه بسیار مهم می باشد، کاملا در دسترس می کند.

ـ دسترسی پذیری و مقیاس پذیری (Availability and Scalability):

 سوئیچ های سری Cisco Catalyst 3560 مانند سوئیچ WS-C3560-8PC-S دارای مجموعه ای از ویژگی های قدرتمند هستند که امکان مقیاس پذیری شبکه و دسترسی بیشتر از طریق مسیریابی IP را فراهم می کنند و همچنین یک مجموعه کامل از پیشرفت های پروتکل Spanning Tree با هدف به حداکثر رساندن دسترسی در یک شبکه Layer 2 را فراهم می کنند.

سوئیچ های Cisco Catalyst 3560 مسیریابی IP با عملکرد بالا و مبتنی بر سخت افزار را ارائه می دهند. معماری مسیریابی مبتنی بر Cisco Express Forwarding امکان افزایش مقیاس پذیری و کارایی را فراهم می آورد.

این معماری امکان جستجوی بسیار پر سرعت را فراهم می کند و در عین حال به تضمین ثبات و مقیاس پذیری لازم برای تأمین نیازهای آینده کمک می کند. علاوه بر مسیریابی IP منحصر به فرد، سوئیچ های سری Cisco Catalyst 3560 برای شبکه هایی که نیاز به پشتیبانی چند مرحله ای دارند، کاملاً مجهز است. پروتکل (Independent Multicast (PIM و پروتکل مدیریت گروهی اینترنت (IGMP) که از سخت افزار استفاده می کند باعث می شود سوئیچ های سری Cisco Catalyst 3560 برای محیط های چند مرحله ای فشرده، ایده آل باشند.

پیاده سازی uplinkهای مسیریابی، دسترسی به شبکه را با فعال کردن محافظت سریع‌تر در برابر خرابی ها و ساده سازی الگوریتم پروتکل Spanning Tree با خاتمه تمام موارد پروتکل Spanning Tree در سوئیچ جمع کننده بهبود می بخشد. اگر یکی از uplinkها خراب شود، با یک پروتکل مسیریابی مقیاس پذیر مانند (Open Shortest Path First (OSPF یا (Enhanced Interior Gateway Routing Protector (EIGRP به جای اتکا به استاندارد همگرایی پروتکل درخت Spanning Tree، می توانید سریعتر به uplink اضافه دست یابید.

تغییر مسیر یک بسته پس از خرابی لینک با استفاده از پروتکل مسیریابی منجر به خرابی سریعتر از راه حلی می شود که از پیشرفت های spanning-tree لایه 2 استفاده می کند. همچنین uplinkهای مسیریابی شده با استفاده از مسیریابی با هزینه برابر (implementing equal cost routing (ECR)) در uplinkها، برای استفاده از توازن بار، استفاده از پهنای باند بهتری را ارائه می دهند. uplinkهای مسیریابی شده با حذف جریان داده های غیرضروری پخش شده در سراسر شبکه، ابزار uplinkهای خارج از دسترسی LAN را بهینه می کنند.

سوئیچ های سری Cisco Catalyst 3560 مانند سوئیچ سیسکو WS-C3560-8PC-S همچنین صرفه جویی در پهنای باند را به عنوان سوئیچ در قفسه سیم کشی در یک محیط چند مرحله ای ارائه می دهد. استفاده از uplinkهای مسیریابی به هسته شبکه، نیاز به انتقال چندین جریان از سرورهایی با محتوای بالادست به سوئیچ های دسترسی LAN را از بین می برد. به عنوان مثال ، اگر سه کاربر به سه VLAN جداگانه اختصاص داده شده است و همه آنها می خواهند ABC multicast را مشاهده کنند ، باید سه جریان multicast ABC از روتر بالادست به سوئیچ در قفسه منتقل شود – با فرض اینکه سوئیچ در رک، توانایی ارائه uplinkهای مسیریابی را ندارد.

نصب و استقرار مسیریابی IP به هسته با سوئیچ های سری Cisco Catalyst 3560 به کاربران این امکان را می دهد تا یک شبکه مقرون به صرفه و غنی و چند مرحله ایجاد کنند. مجوز IP Services مسیریابی IPv6 را ارائه می دهد که شامل پشتیبانی از انتقال همزمان IPv4 و IPv6 می باشد. پشتیبانی از پروتکل IPv6 شامل OSPFv3 و EIGRPv6 است. مدیریت IPv6 و MLD Snooping در کلیه سیستم عامل های Cisco Catalyst 3560 پشتیبانی می شود.

پیشرفت های پروتکل استاندارد Spanning Tree مانند Per-VLAN Spanning Tree Plus (PVST+) ،Uplink Fast و PortFast حداکثر زمان مسیریابی شبکه را افزایش می دهند. +PVST اجازه اشتراک گذاری بار لایه 2 در لینک های اضافه را می دهد تا از ظرفیت اضافی طبیعی استفاده کند. Uplink سریع، PortFast و BackboneFast زمان همگرایی استاندارد پروتکل Spanning Tree از 30 تا 60 ثانیه را تا حد زیادی کاهش می دهد. Loop guard و guard (BPDU) bridge-protocol-data-unit اجتناب از حلقه پروتکل Spanning Tree را ارائه می کنند.

بیشتر بخوانید : نحوه نامگذاری سوئیچ های سیسکو

نگاهی به پنل جلویی سوئیچ سیسکو WS-C3560-8PC-S:

پنل جلویی سوئیچ سیسکو WS-C3560-8PC-S

1. دکمه Mode
2. فضای LED
3. پورت کنسول
4. 8 پورت 10/100 PoE
5. 1 پورت uplink دو منظوره 10/100/1000 یا SFP

نگاهی به پنل پشتی سوئیچ سیسکو WS-C3560-8PC-S:

پنل پشتی سوئیچ سیسکو WS-C3560-8PC-S
